Regeneracja pompy wtryskowej Tatra 815, Force i Phoenix – Motorpal PV8A, Paccar MX-13

Tatra – ikona inżynierii ciężarówkowej z unikalną architekturą układu napędowego

Ciężarówki Tatra to jedne z najbardziej rozpoznawalnych pojazdów ciężkich na świecie. Charakterystyczna rama szkieletowa z centralną rurą nośną i niezależnie zawieszonymi półosiami wahadłowymi to patent Tatry stosowany od 1942 roku – do dziś niezmienny. Pojazdy te eksploatowane są przez wojsko, straż pożarną, służby techniczne, kopalnie odkrywkowe i firmy transportu specjalnego w kilkudziesięciu krajach na wszystkich kontynentach. W Polsce Tatry pracują m.in. w jednostkach Wojska Polskiego (seria T815-7), Państwowej Straży Pożarnej (815 Force) oraz w sektorze budowlanym i górniczym.

Serce każdego Tatry to silnik spalinowy z układem wtryskowym – decydującym o mocy, niezawodności i spełnieniu norm emisji. A-Core Diesel Serwis regeneruje zarówno klasyczne mechaniczne pompy wtryskowe Motorpal stosowane w silnikach T3C i T3D serii 928, jak i wtryskiwacze Common Rail silnika Paccar MX-13 z nowych generacji Phoenix. Każda regeneracja jest dokumentowana raportem z testu na stole probierczym.

Generacje silników Tatra – przegląd układów wtryskowych

Historia silników ciężarówek Tatra obejmuje kilka wyraźnych generacji, każda z odmiennym układem wtryskowym:

Silnik T3C-928 i T3D-928 – Motorpal PV6A / PV8A (Tatra 815, 815-2, Force)

Sercem większości klasycznych ciężarówek Tatra jest chłodzony powietrzem silnik V8 o pojemności 12 667 cm³, produkowany w wersjach:

• T3C-928-xx – Euro 3, mechaniczna pompa wtryskowa Motorpal, bez SCR
• T3D-928-xx – Euro 4/5, mechaniczna pompa Motorpal + niezależny układ SCR (AdBlue), regulator elektroniczny

Pompy wtryskowe w obu wersjach to rzędowe wielotłoczkowe jednostki Motorpal typu PV6A lub PV8A (8 sekcji tłoczkowych) z regulatorem obrotów RV lub RN. Identyfikacja pompy odbywa się na podstawie trzech tabliczek znamionowych: na korpusie pompy (oznaczenie PV...), na pompie zasilającej i na pokrywie regulatora.

Silnik Paccar MX-13 – Common Rail Bosch CP4 + CRI3 (Tatra Phoenix)

Seria Tatra Phoenix stosuje cywilizowany silnik rzędowy 6-cylindrowy Paccar MX-13 o pojemności 12,9 l w standardzie Euro 6. Jest to konstrukcja z układem Common Rail pracującym przy ciśnieniu do 2 500 bar – jeden z najwyższych poziomów ciśnienia stosowanych w pojazdach ciężarowych. Pompa wysokiego ciśnienia to Bosch CP4 (dwie jednostki w bloku silnika), a wtryskiwacze to Bosch CRI3 z zaworami elektromagnetycznymi.

Silniki Cummins i Caterpillar – wersje eksportowe i specjalne

Część wersji eksportowych Tatry Force i T815-7 jest wyposażona w silniki Cummins ISM / ISX lub Caterpillar C13 – szczególnie w zamówieniach dla armii USA, Australii i innych krajów NATO. Układy wtryskowe tych silników to odpowiednio Cummins XPI i Caterpillar HEUI/C-ACERT.

Pompy wtryskowe Motorpal PV8A – budowa i numery katalogowe

Model Tatry	Silnik	Pompa Motorpal	Typ regulatora	Euro
T815 S1 / S2 (1983–1994)	T3A-928 / T3B-928	PV8A-1xxx (6-sek.)	RV (mechaniczny)	pre-Euro
T815-2 (1994–2000)	T3C-928-xx E2	PV8A-1xxx / PV8A-2xxx	RV / RVD (mechaniczny)	Euro 2
T815-2 / Force (2000–2006)	T3C-928-xx E3	PV8A-3xxx	RN (elektroniczny)	Euro 3
T815-7 Force (2006–2012)	T3D-928-xx E4	PV8A-4xxx + SCR	RN-D (el. + AdBlue)	Euro 4
T815-7 Force (2012–2018)	T3D-928-xx E5	PV8A-5xxx + SCR	RN-D (el. + AdBlue)	Euro 5
T815-7 (wersje specjalne, wojsko)	T3C-928-xx (bez norm)	PV8A-1xxx / PV8A-3xxx	RV / RN	brak normy
Phoenix NT (od 2012)	Paccar MX-13 E6	Bosch CP4 (2x)	CR sterownik EECU	Euro 6

Uwaga dotycząca identyfikacji: Dokładny numer katalogowy pompy Motorpal jest wygrawerowany na tabliczce zamontowanej na korpusie pompy i zaczyna się od PV (np. PV8A-1110L275, PV8A-3070S, PV8A-4120S). Różne wersje silnika T3C i T3D w różnych konfiguracjach pojazdów (wojskowe, pożarnicze, budowlane, eksport) mogą mieć różne numery, dlatego przed zleceniem regeneracji zawsze prosimy o podanie numeru z tabliczki.

Wtryskiwacze Paccar MX-13 – Common Rail w Tatra Phoenix

Model Tatry	Silnik	Pompa CR	Wtryskiwacz	Nr Bosch	Euro
Phoenix NT 6x6 / 8x8	Paccar MX-13 Euro 6 (480/510 KM)	Bosch CP4 (2×)	Bosch CRI3-20	0 445 126 068 / 0 445 126 069	Euro 6
Phoenix TT (semi-trailer)	Paccar MX-13 Euro 6 (430 KM)	Bosch CP4 (2×)	Bosch CRI3-20	0 445 126 066 / 0 445 126 067	Euro 6

Najczęstsze objawy awarii pompy wtryskowej w Tatrze 815 i Force

Ciężarówki Tatra pracują w ekstremalnie trudnych warunkach – bezdroża, głęboki śnieg, pustynne upały, praca w kopalni przez całą dobę. Układ wtryskowy z mechaniczną pompą Motorpal PV8A jest relatywnie prosty i odporny, ale po 200 000–400 000 km lub wieloletniej eksploatacji wymaga regeneracji.

Objawy wskazujące na zużytą pompę Motorpal

• Utrata mocy i brak ciągu na wzniesieniach – silnik T3C/T3D nie osiąga pełnej mocy pod obciążeniem, szczególnie przy przekraczaniu 2 500 obr/min
• Zwiększone zużycie paliwa – widoczny wzrost o 10–20% przy tej samej eksploatacji
• Czarny gęsty dym z rury wydechowej – szczególnie przy przyspieszaniu i pełnym gazie
• Trudny rozruch na zimno – słaba dawka rozruchowa przy niskiej temperaturze (poniżej -10°C)
• Nierówna praca silnika – "szarpanie" przy stałej prędkości lub biegu jałowym
• Wyciek paliwa z korpusu pompy – uszkodzone uszczelnienia tłoczkowe lub obudowy
• Nieprawidłowe obroty biegu jałowego – regulator RN/RV nie utrzymuje stabilnych obrotów
• Stukot z silnika synchroniczny z obrotami wałka rozrządu – uszkodzony popychacz sekcji

Kody błędów T3D-928 (sterownik elektroniczny RN-D + SCR)

Kod błędu	Opis	Dotyczy
SPN 94 FMI 1	Ciśnienie paliwa przed pompą – za niskie	T3D / T3C
SPN 190 FMI 0	Obroty silnika powyżej zakresu regulatora RN-D	T3D E4/E5
SPN 1569 FMI 31	Ograniczenie momentu – przekroczone progi regulatora	T3D E5
SPN 3361 FMI 1	AdBlue – układ SCR: błąd dawkowania (wtórny po pompie)	T3D E4/E5
SPN 636 FMI 2	Czujnik obrotu wałka pompy – synchronizacja	T3D RN-D
SPN 2791 FMI 9	Regulacja dawki – wartość poza zakresem regulatora	T3D E5

Regeneracja pompy Motorpal PV8A – pełna procedura A-Core

Etap 1 – Odczyt tabliczki i pre-test

Przed demontażem z ciężarówki lub przed przyjęciem wysyłkowym odczytujemy trzy tabliczki znamionowe pompy. Numer PV... z korpusu pompy, numer pompy zasilającej i numer regulatora RV/RN pozwalają nam jednoznacznie zidentyfikować wersję pompy i załadować odpowiednie parametry kalibracyjne. Pre-test na stole probierczym Bosch EPS 200 / EPS 815 rejestruje: dawkę przy biegu jałowym (750–850 obr/min), dawkę znamionową (2 000 obr/min), dawkę korekcji na zimno (starterowe bogatsze), dawkę na wybiegu i charakterystykę regulatora.

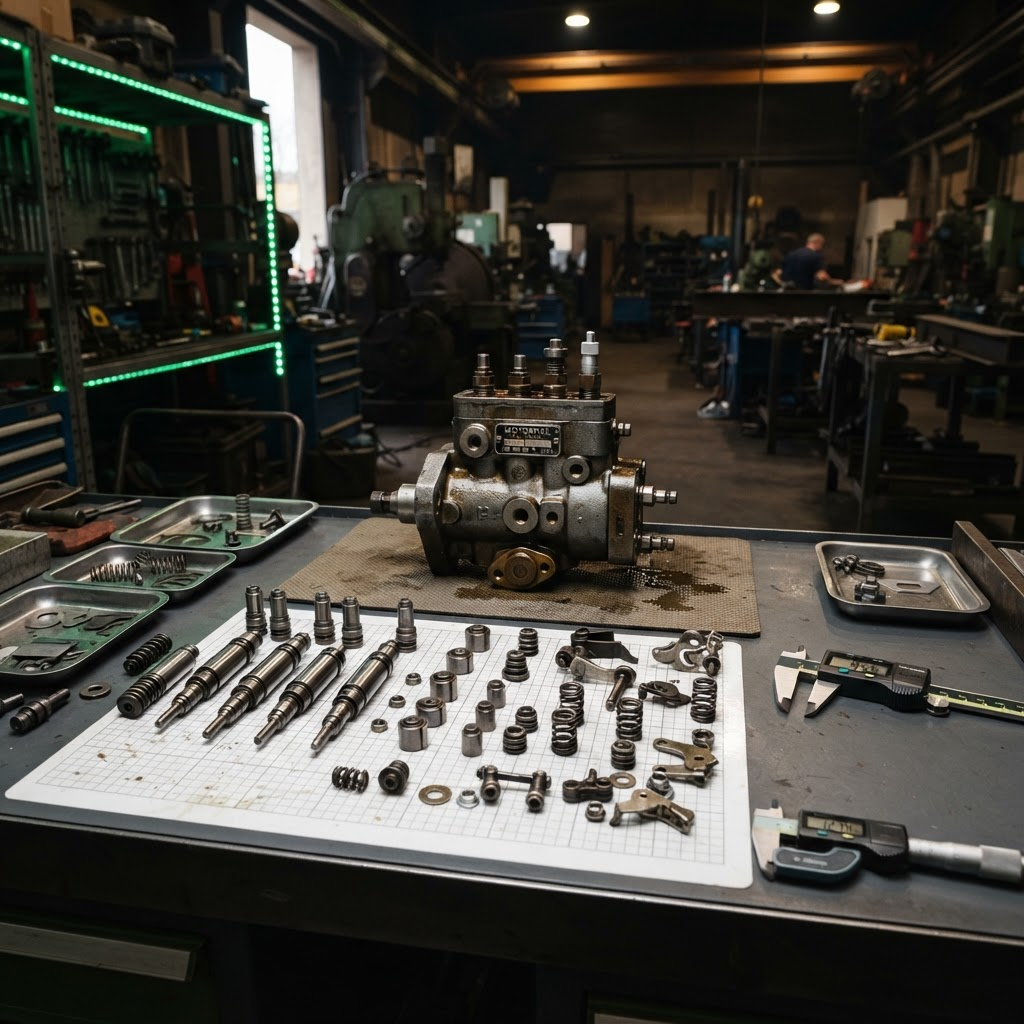

Etap 2 – Demontaż i ocena zużycia

Demontaż pompy Motorpal PV8A w warunkach czystych. Kontrolujemy:

• Luz tłoczka w cylindrze każdej z 8 sekcji (norma Motorpal: poniżej 2 μm)
• Stan zaworów tłoczących i ssących – szczelność i czas zamknięcia
• Popychacze i wałek krzywkowy – zużycie krzywek napędowych
• Regulator RV / RN – sprężyny, tuleje, dźwignie i mufki
• Pompę zasilającą – ciśnienie i wydatek
• Automatyczny regulator wtrysku (odśrodkowy) – zakres kąta wyprzedzenia
• Uszczelnienia olejowe wałka napędowego i kołpaki ochronne

Etap 3 – Wymiana elementów i dobór Motorpal OEM

Stosujemy wyłącznie oryginalne elementy Motorpal lub części certyfikowane OEM: zestawy tłoczka z cylindrem (pary precyzyjne w klasach luzów 2, 3, 4 μm), zestawy zaworów tłoczących, uszczelnienia olejowe wałka, zestawy naprawcze regulatora i elementy pompy zasilającej. Każda para tłoczek-cylinder pochodzi z tego samego przedziału tolerancji – montaż "na krzyż" jest niedopuszczalny.

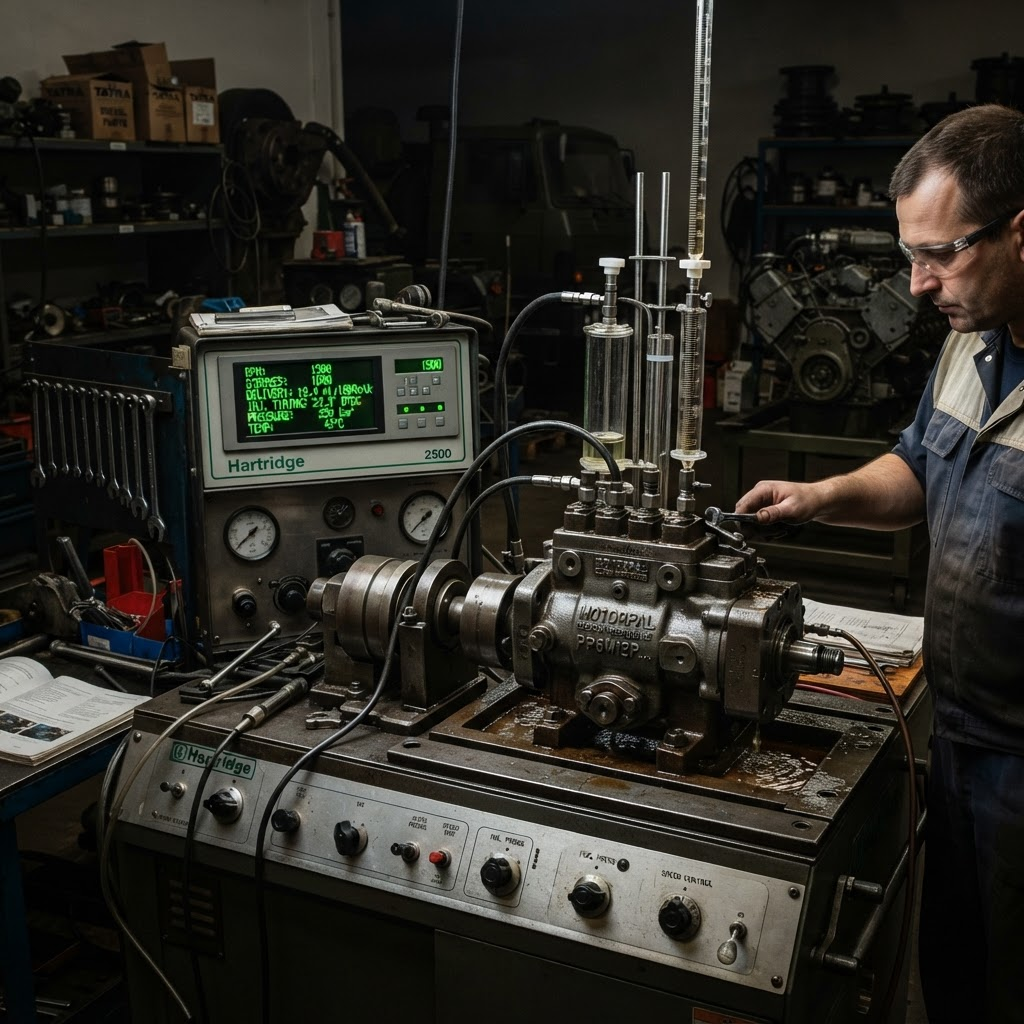

Etap 4 – Kalibracja na stole probierczym

Po złożeniu pompa trafia na stół probierczy. Kalibracja obejmuje:

• Ustawienie kąta wyprzedzenia wtrysku (zgodnie z tabliczką silnika T3C/T3D)
• Wyrównanie dawek między 8 sekcjami (tolerancja: ±2% od dawki nominalnej)
• Kalibrację dawki znamionowej i biegu jałowego
• Regulację maksymalnych obrotów regulatora (RV: mechaniczne sprężyny; RN: elektroniczna mapa)
• Test dawki startowej i sprawdzenie pompy zasilającej

Etap 5 – Post-test i raport

Pompa po kalibracji przechodzi identyczny test jak pre-test. Wyniki muszą mieścić się w normach fabrycznych Motorpal i parametrach silnika T3C/T3D. Klient otrzymuje wydruk raportu pre/post z numerem PV pompy, datą regeneracji i podpisem technika.

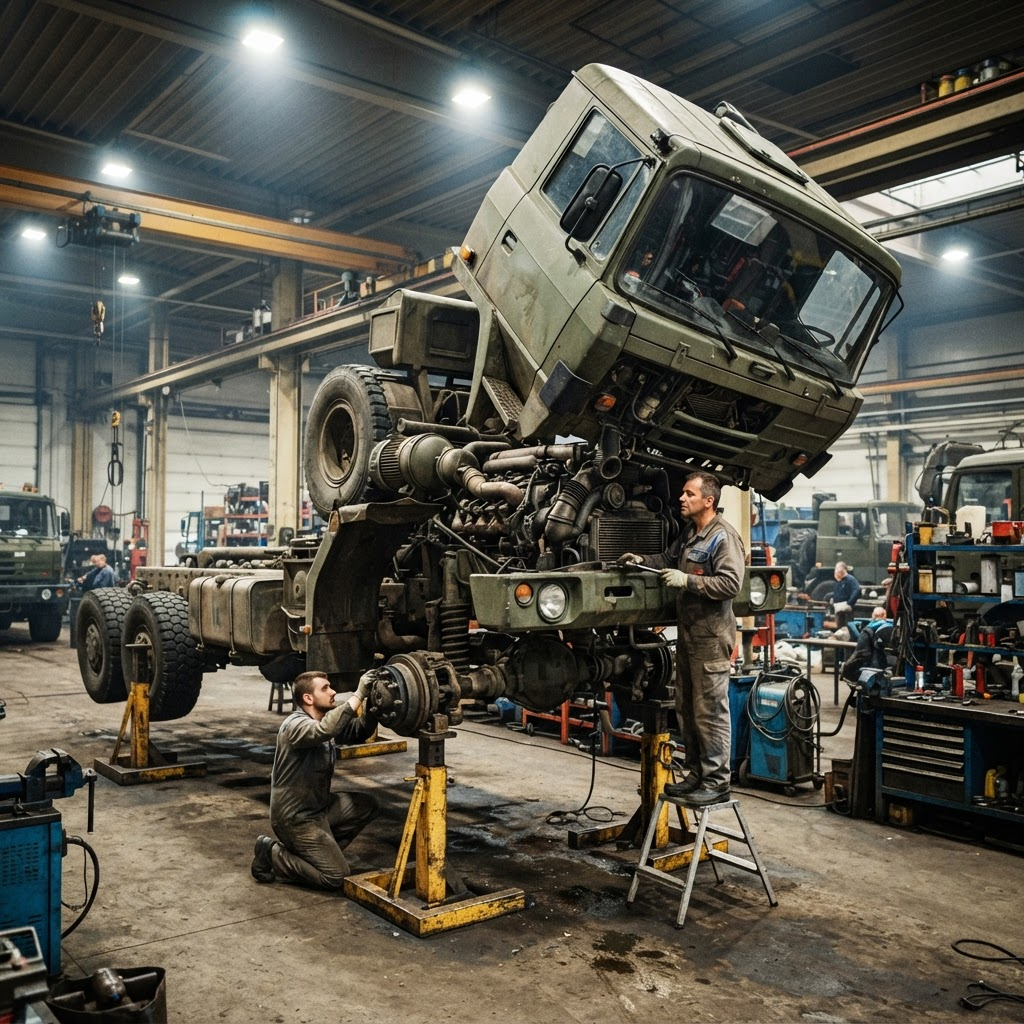

Specyfika serwisu dla wojska, PSP i służb specjalnych

Znaczna część ciężarówek Tatra eksploatowanych w Polsce to pojazdy jednostek Wojska Polskiego i Państwowej Straży Pożarnej. Serwis tych pojazdów ma swoją specyfikę:

• Pojazdy wojskowe T815-7 i Force 6x6 / 8x8 – często wyposażone w silniki T3C (bez normy emisji) lub T3D Euro 4/5 z regulatorami RN-D. Wiele pojazdów ma bardzo wysokie przebiegi i eksploatację terenową
• Tatry PSP (straż pożarna) – pojazdy serii T815 Force jako nośniki dla nadwozi GCBA i GBA. Praca w warunkach gotowości bojowej, nieregularne uruchomienia, zimny rozruch po długich przestojach
• Pojazdy górnicze i budowlane – niekiedy eksploatowane bez limitów przebiegu, w pyleniu i przy ekstremalnych temperaturach

A-Core Diesel Serwis przyjmuje zlecenia od jednostek wojskowych, zakładów budowlanych i operatorów maszyn roboczych. Dla zamówień instytucjonalnych możliwe jest wystawienie faktury VAT z opisem "regeneracja pompy wtryskowej, numer seryjny: PV..., pojazd: Tatra T815 Force, nr boczny: ...". Czas realizacji: 5–7 dni roboczych. Serwis wysyłkowy: cała Polska.

Obsługiwane modele i konfiguracje Tatra

• Tatra 815 S1 / S2 / S3 – naczepy siodłowe i ciężarówki budowlane, silnik T3A/T3B/T3C, pre-Euro–Euro 2
• Tatra 815-2 – lata 1994–2000, T3C Euro 2, Motorpal PV8A-2xxx
• Tatra 815 Force – od 2000, T3C Euro 3 i T3D Euro 4/5, konfiguracje 4×4, 6×6, 8×8
• Tatra T815-7 – wojskowe i specjalne, T3C/T3D, rama szkieletowa z nową kabiną
• Tatra Phoenix NT – cywilna, Paccar MX-13 Euro 6, CR Bosch CP4/CRI3
• Tatra Phoenix TT – ciągnik siodłowy, Paccar MX-13 Euro 6
• Tatra T148 / T813 (klasyki) – starsze modele z pompami mechanicznymi, na zapytanie

Dlaczego warto regenerować pompę Motorpal zamiast kupować nową?

Nowa pompa wtryskowa Motorpal PV8A to rzadko dostępna część – producent dostarcza je głównie przez autoryzowaną sieć czeskich serwisów lub jako element remontowego silnika. Dostępność na rynku wtórnym w Polsce jest ograniczona, a sprowadzenie z Czech trwa. Regeneracja przez specjalistyczny serwis z wyposażeniem stołu probierczego oferuje szereg korzyści:

• Przywrócenie parametrów fabrycznych potwierdzonych raportem z testu
• Wymiana tylko tych elementów, które nie spełniają tolerancji – bez zbędnych kosztów
• 12-miesięczna gwarancja na regenerację
• Krótszy czas realizacji niż sprowadzanie nowej pompy z Czech
• Możliwość obsługi dokumentacyjnej dla jednostek instytucjonalnych (wojsko, PSP)

Często zadawane pytania – FAQ

Jak zidentyfikować typ pompy Motorpal w mojej Tatrze?

Szukaj metalowej tabliczki wytłoczonej lub wygrawerowanej na bocznej ścianie korpusu pompy. Oznaczenie zaczyna się od PV (np. PV8A-3070S lub PV8A-4120S). Numer po myślniku wskazuje wersję kalibracyjną. Proszę sfotografować tabliczkę i przesłać nam zdjęcie przy zleceniu – to wystarczy do identyfikacji.

Czy można regenerować pompę z Tatry Euro 3 do Euro 5 (T3C → T3D)?

Nie – pompy Euro 3 (T3C, regulator RV) i Euro 4/5 (T3D, regulator RN-D z elektronicznym sterowaniem) to różne konstrukcje z innymi mapami kalibracyjnymi. Regenerujemy każdą pompę do parametrów jej własnego silnika – nie konwertujemy między normami.

Czy po regeneracji pompy konieczna jest kalibracja przez diagnostykę komputerową T3D?

W silnikach T3D z regulatorem RN-D pompa mechaniczna współpracuje z zewnętrznym sterownikiem elektronicznym. Regeneracja mechaniczna pompy nie wymaga przeprogramowania sterownika, ale zalecamy sprawdzenie wartości bazowych przez oprogramowanie diagnostyczne Tatry (TRS lub VCDS-kompatybilne) po montażu.

Czy obsługujecie pompy z Tater T148 i T813 (stare ciężarówki)?

Tak – dla klasycznych modeli Tatra T148 i T813 z mechanicznymi pompami rzędowymi Motorpal lub Bosch PE wykonujemy diagnostykę i regenerację po wcześniejszym uzgodnieniu dostępności części. Prosimy o kontakt przed wysyłką.

Czy mogę przywieźć Tatrę bezpośrednio do serwisu?

Tak – serwis stacjonarny w Knurowie na Śląsku. Przyjmujemy ciężarówki, pojazdy wojskowe i maszyny robocze bezpośrednio. W przypadku pojazdów niejezdnych (awaria w terenie) – możliwość wcześniejszego uzgodnienia logistyki.

Jak długo trwa regeneracja kompletu 8-sekcyjnej pompy PV8A?

Standardowy czas to 5–7 dni roboczych od dostarczenia pompy. W przypadku pilnego zlecenia (pojazd unieruchomiony, misja wojskowa lub alarm PSP) możemy skrócić czas do 3 dni roboczych – prosimy o kontakt telefoniczny przed wysyłką.

Czy obsługujecie wtryskiwacze Paccar MX-13 z Tatry Phoenix?

Tak – wtryskiwacze Bosch CRI3-20 z silnika Paccar MX-13 stosowanego w Tatrze Phoenix są przez nas serwisowane. Pełna regeneracja z pre/post testem na stole Bosch EPS 815 i raportem.
