Regeneracja pompowtryskiwaczy Volvo i Renault – serwis układów Unit Injector

Czym jest pompowtryskiwacz i dlaczego jest krytycznym elementem silnika?

Pompowtryskiwacz, zwany też wtryskiwaczem jednostkowym (ang. Unit Injector – UI), to element, który łączy funkcję pompy wysokiego ciśnienia i wtryskiwacza w jednej obudowie. Układ ten stosowany jest m.in. przez Volvo Trucks oraz Renault Trucks w swoich silnikach ciężarowych serii D9, D12, D13, D16 (Volvo) i DXi7, DXi11, DXi13 (Renault).

W przeciwieństwie do systemów Common Rail, gdzie centralna pompa zasila szyne paliwową, w układzie Unit Injector każdy cylinder ma własną wbudowaną pompę sterowaną mechanicznie wałkiem rozrządu i elektrycznie przez sterownik silnika (ECU). Ciśnienie wtrysku generowane bezpośrednio w wtryskiwaczu sięga nawet 2 200 bar – co sprawia, że precyzja wykonania i stan techniczny każdego komponentu ma bezpośrednie przełożenie na moc silnika, zużycie paliwa i poziom emisji spalin.

Ze względu na tę złożoność regeneracja pompowtryskiwaczy wymaga specjalistycznego sprzętu, wiedzy i doświadczenia. A-Core Diesel Serwis wykonuje te usługi dla ciężarówek Volvo i Renault – zarówno dla klientów z obszaru Śląska, jak i w ramach serwisu wysyłkowego z całej Polski.

Układy Unit Injector stosowane przez Volvo i Renault – przegląd techniczny

Obie marki przez lata korzystały z podobnych rozwiązań technicznych w zakresie układów wtryskowych. Poniżej zestawienie silników i odpowiadających im typów pompowtryskiwaczy:

Volvo Trucks – układy Unit Injector

Model / seria	Silnik	Typ UI	Euro
FH12 / FM12	D12C / D12D	Bosch UIDR / UIDE	Euro 2–3
FH / FM 9	D9A / D9B	Delphi E3 UI	Euro 3–4
FH / FM 13	D13A / D13B	Volvo/Delphi UI	Euro 4–5
FH16 / FM16	D16G	Delphi UI 16	Euro 4–5
FE / FL	D7E / D8K	Bosch UI	Euro 4–5

Renault Trucks – układy Unit Injector

Model / seria	Silnik	Typ UI	Euro
Premium / Magnum	DXi11 / DXi13	Delphi E3 UI	Euro 3–5
Kerax / Midlum	DXi7 / DXi5	Bosch UI	Euro 3–5
Magnum AE / ATE	MIDR06.23	Bosch EUI	Euro 2–3
Kerax 420–480 DXi	DXi13	Delphi E3 UI	Euro 5

Objawy uszkodzenia pompowtryskiwaczy – jak je rozpoznać?

Uszkodzenie pompowtryskiwaczy w silnikach ciężarowych Volvo i Renault rzadko jest nagłe. Najczęściej jest to powolna degradacja precyzyjnych elementów trących – iglicy, tłoczka i zaworu sterującego. Wczesne rozpoznanie objawów pozwala na regenerację jednego lub dwóch cylindrów zamiast wymiany całego kompletu.

Typowe objawy uszkodzonego pompowtryskiwacza

• Drgania silnika na biegu jałowym – wyraźnie wyczuwalne drżenie całej kabiny, szczególnie po uruchomieniu na zimno
• Czarny lub szary dym – nierównomierne spalanie paliwa w danym cylindrze
• Utrata mocy – silnik nie osiąga nominalnej mocy, szczególnie przy obciążeniu lub wjeździe pod wzniesienie
• Wzrost zużycia paliwa – niesprawny wtrysk powoduje nieskompletne spalanie i przepalanie nadmiernej ilości oleju napędowego
• Stukot lub klikanie z obszaru głowicy cylindrów – charakterystyczny dźwięk uszkodzonego UI
• Kody błędów ECU wskazujące na odchylenia parametrów wtrysku w konkretnym cylindrze
• Zwiększona temperatura oleju – uszkodzony UI powoduje nieszczelność powrotną, zwiększając tarcie i temperaturę
• Trudny rozruch – zwłaszcza przy temperaturach poniżej 0°C lub po dłuższym postoju

Kody błędów ECU / VCADS PRO dla pojazdów Volvo

Kod SPN/FMI	Opis	Dotyczy
SPN 651 FMI 5/6/7	Cyl. 1 – brak sterowania / zbyt niski prąd cewki UI	UI cyl. 1
SPN 652–656 FMI 5/6/7	Cyl. 2–6 – identyczne jak powyżej	UI cyl. 2–6
SPN 094 FMI 1	Ciśnienie paliwa za niskie – podejrzenie nieszczelności UI	Układ zasilania
SPN 636 FMI 2	Czujnik wałka rozrządu – błąd synchronizacji UI	Mechanika / UI
SPN 2791 FMI 9	Czas wtrysku UI poza normą – cylinder 1–6	UI / ECU

Kody błędów dla pojazdów Renault Trucks (DAVIE / DiCom)

Kod	Opis	Dotyczy
1048 / 1049	Regulator ciśnienia paliwa – odchylenie normy	Pompa zasilania / UI
1090 / 1091	Brak sygnału sterowania wtryskiwaczem cyl. 1–2	UI / wiring
1092–1095	Sygnał sterowania UI cyl. 3–6 poza zakresem	UI / ECU
2810	Czas wtrysku DXi – poza dopuszczalnym zakresem	UI układ
4352	Nieszczelność wewnętrzna UI – nadmierny powrót	UI iglica / zawór

Proces regeneracji pompowtryskiwacza – etap po etapie

Regeneracja UI to procedura wieloetapowa, wymagająca precyzji porównywalnej z pracą zegarmistrza. W A-Core Diesel Serwis każdy pompowtryskiwacz przechodzi przez tę samą, powtarzalną ścieżkę procesową – niezależnie od tego, czy pochodzi z Volvo D12, Renault DXi11 czy innego modelu.

Etap 1 – Przyjęcie i wstępna diagnostyka

Po demontażu z pojazdu (lub po przyjęciu kurierskim) każdy UI jest rejestrowany z numerem seryjnym i numerem katalogowym. Wykonujemy oględziny zewnętrzne: sprawdzamy stan gniazda dyszy, kołnierza montażowego, elektrozaworu i przewodów zasilających. Wstępna diagnostyka pozwala oszacować zakres regeneracji jeszcze przed rozłożeniem wtryskiwacza.

Etap 2 – Test parametrów na zimno (pre-test)

Każdy UI trafia na stół probierczy, gdzie mierzymy jego parametry w stanie, w jakim trafił do serwisu. Rejestrujemy:

• Dawkę wtrysku przy ciśnieniu roboczym i biegu jałowym
• Nieszczelność powrotną (back-leak test)
• Czas reakcji elektrozaworu (solenoid response time)
• Odchylenia od wartości nominalnych Volvo / Renault

Wyniki pre-testu są dokumentowane i porównywane z wynikami post-testu po regeneracji.

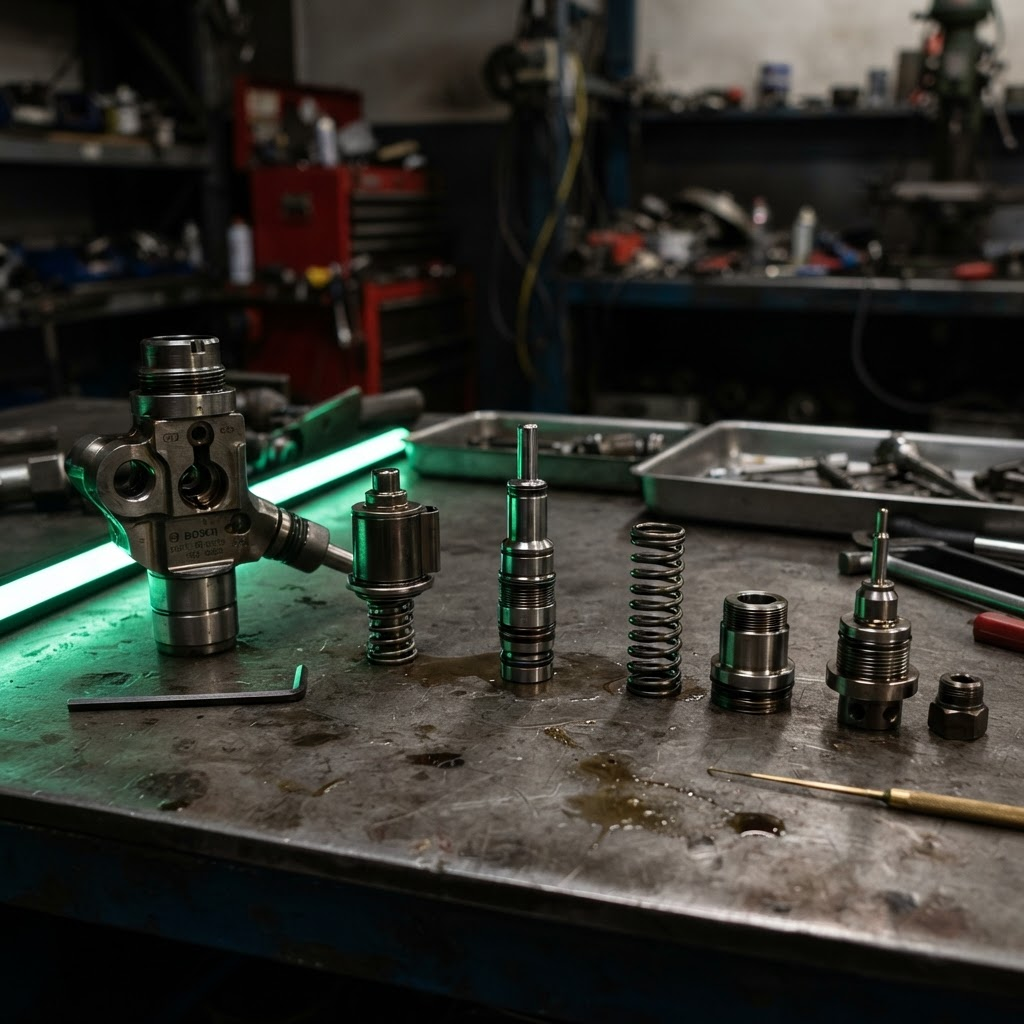

Etap 3 – Demontaż w warunkach czystych

Pompowtryskiwacz jest demontowany na stanowisku o kontrolowanej czystości powietrza. Żadne z elementów precyzyjnych nie może mieć kontaktu z zanieczyszczeniami mechanicznymi ani wilgocią. Każda część jest opisana i ułożona w określonej kolejności dla danego numeru seryjnego.

Etap 4 – Kontrola i weryfikacja komponentów

Pod powiększeniem i przy użyciu przyrządów pomiarowych kontrolujemy:

• Tłoczek i cylinder – luz tłoczkowy (tolerancja poniżej 2 μm)
• Iglicę i gniazdo dyszy – zużycie, wyrobienie, stan powierzchni uszczelniającej
• Zawór sterujący (control valve) – luz, drożność kanałów olejowych
• Elektrozawór (solenoid) – rezystancja uzwojenia, stan rdzenia i sprężyny
• Kadłub UI – pęknięcia, uszkodzenia gwintu, stan kanałów paliwowych

Etap 5 – Wymiana zużytych komponentów

Wymieniamy tylko te elementy, które nie spełniają norm produkcyjnych Bosch/Delphi. Stosujemy oryginalne części serwisowe lub certyfikowane zamienniki klasy OEM. Każda wymieniona część jest rejestrowana w karcie serwisowej danego UI.

Etap 6 – Złożenie i kalibracja

Złożony pompowtryskiwacz jest kalibrowany z precyzją do 1 μm. Regulacja podkładek dystansowych decyduje o ciśnieniu otwarcia dyszy i dawce wtrysku pilotażowego. To etap, który w największym stopniu przekłada się na jakość i trwałość regeneracji.

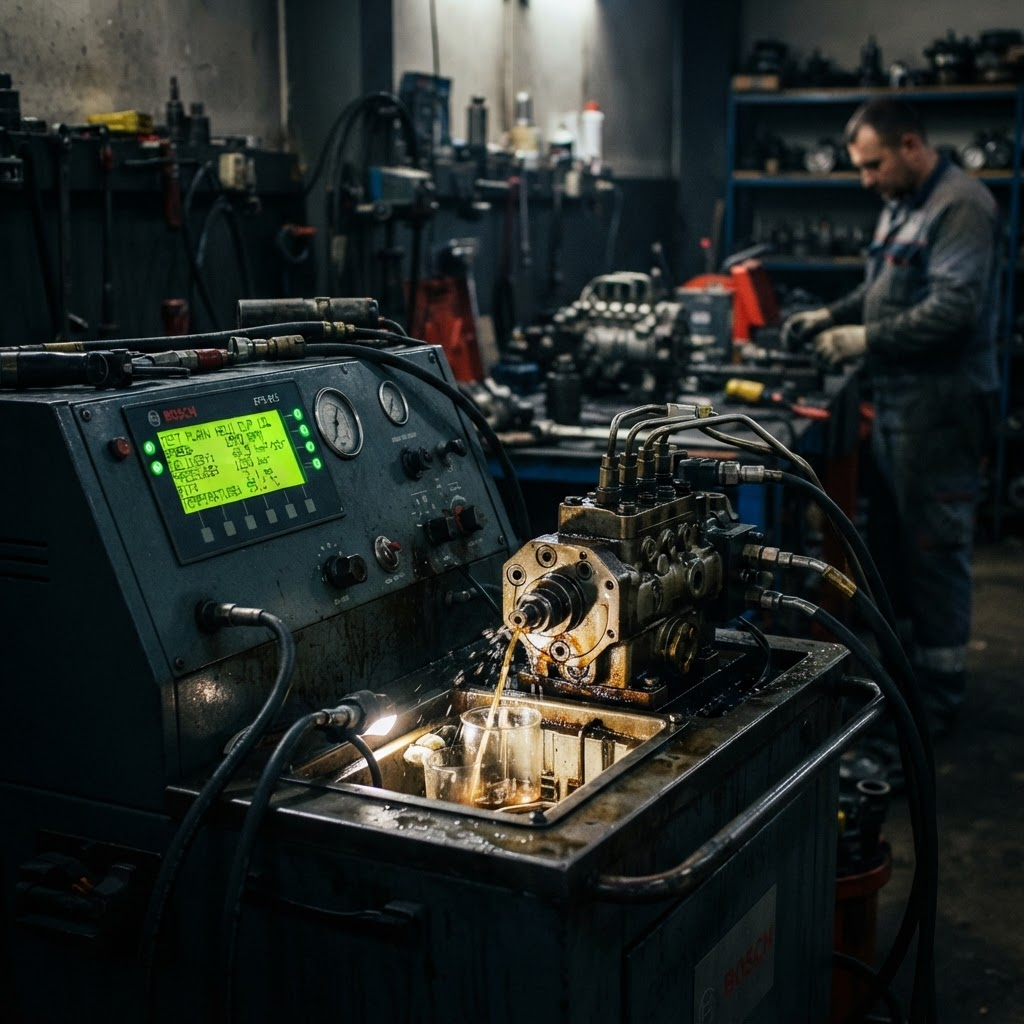

Etap 7 – Finalny test na stole probierczym (post-test)

Po złożeniu każdy UI jest ponownie testowany według tych samych procedur co pre-test. Akceptujemy tylko wyniki mieszczące się w tolerancji ±2% od wartości fabrycznych. Klientowi wydajemy wydruk raportu z testu – zarówno pre-test, jak i post-test – jako potwierdzenie jakości wykonanej regeneracji.

Volvo vs. Renault – różnice w układach UI i co to oznacza dla regeneracji

Choć obie marki używają podobnej koncepcji Unit Injector, w praktyce serwisowej istnieją istotne różnice techniczne, które wpływają na przebieg i trudność regeneracji:

Cecha	Volvo (D12/D13)	Renault (DXi11/DXi13)
Dostawca UI	Bosch (starsze) / Delphi (nowsze)	Delphi E3 / Bosch EUI
Napęd UI	Wałek rozrządu – popychacz rolkowy	Wałek rozrządu – popychacz rolkowy
Max. ciśnienie wtrysku	do 2 200 bar (D13)	do 2 200 bar (DXi13)
Sterowanie elektrozaworem	ECU Volvo EDC	ECU Renault EECU
Typowe słabe punkty	Tłoczek, iglica (D12 po 600 tys. km)	Zawór sterujący, uszczelnienie (DXi11)
Dostępność części	Dobra – Bosch, Delphi, BEBE	Dobra – Delphi E3 kit
Kody kalibracyjne po regeneracji	Wymagane w VCADS PRO	Wymagane w DAVIE

Serwis wysyłkowy – oddajemy i zwracamy kurierem

Nie musisz unieruchamiać pojazdu na wiele dni. A-Core Diesel Serwis oferuje serwis wysyłkowy dla firm transportowych, flot logistycznych i warsztatów partnerskich z całej Polski. Demontowane przez Twój serwis pompowtryskiwacze wysyłasz do nas kurierem – odsyłamy zregenerowane w ustalonym terminie.

Jak wygląda serwis wysyłkowy krok po kroku

1. Zadzwoń lub napisz – podaj model pojazdu, silnik i liczbę sztuk do regeneracji
2. Demontaż UI przez Twój serwis lub nasz serwis mobilny (Śląsk)
3. Wysyłka kurierem (DPD / InPost / Scania Parts) na adres serwisu w Knurowie
4. Diagnostyka, wycena i potwierdzenie zakresu prac drogą e-mail lub telefonicznie
5. Regeneracja według pełnej procedury, test na stole, raport
6. Wysyłka zwrotna z raportem z testu i kartą gwarancyjną

Obsługiwany obszar stacjonarnie – Śląsk (~30 km od Knurowa)

• Gliwice, Zabrze, Rybnik, Bytom, Ruda Śląska, Mikołów, Tychy, Żory
• Wodzisław Śląski, Jastrzębie-Zdrój, Pyskowice, Tarnowskie Góry
• Orzesze, Lędziny, Siemianowice Śląskie, Świętochłowice, Chorzów

Serwis wysyłkowy – cała Polska

• Warszawa, Kraków, Wrocław, Gdańsk, Szczecin, Łódź, Poznań
• Bydgoszcz, Lublin, Białystok, Rzeszów, Kielce, Opole, Radom
• Wszystkie duże bazy transportowe i centra logistyczne w Polsce

Dlaczego regeneracja, a nie wymiana na nowe?

Decyzja między regeneracją a zakupem nowego pompowtryskiwacza powinna być przede wszystkim decyzją ekonomiczną i ekologiczną. Nowe UI producentów OEM (Bosch, Delphi) to bardzo wysokie koszty – szczególnie gdy uszkodzonych jest jednocześnie kilka cylindrów. Regeneracja pozwala przywrócić parametry fabryczne za ułamek tej kwoty.

Co ważne – regeneracja przez certyfikowany serwis to nie kompromis jakościowy. Prawidłowo zregenerowany pompowtryskiwacz pracuje z precyzją identyczną jak nowy, potwierdzaną przez obiektywny raport z testu na stole probierczym. W A-Core udzielamy na każdą regenerację 12-miesięcznej gwarancji.

Często zadawane pytania – FAQ

Czy można regenerować pompowtryskiwacze Volvo D12 starszej generacji (Euro 2/3)?

Tak. Silniki D12C i D12D z układami Bosch UIDR/UIDE są przez nas regularnie serwisowane. Części do tych układów są dostępne, a sama regeneracja jest dobrze udokumentowana. To jedne z bardziej wdzięcznych UI do regeneracji ze względu na prostszą budowę niż nowsze Delphi E3.

Ile sztuk pompowtryskiwaczy warto oddać jednocześnie?

Zawsze zalecamy regenerację kompletnego zestawu (wszystkich cylindrów jednocześnie), nawet jeśli jeden lub dwa UI wykazują gorsze parametry. Różnica czasów wtrysku między nowym lub zregenerowanym a zużytym UI powoduje nierównomierną pracę silnika i przyspiesza zużycie pozostałych elementów.

Czy po regeneracji UI konieczne jest przeprogramowanie sterownika?

W pojazdach Volvo wymagana jest kalibracja przez VCADS PRO (tryb cylinder cut-out i balansowanie dawek). W Renault analogicznie przez DAVIE. Sama regeneracja mechaniczna nie zmienia kodów UI – zmienia się natomiast rzeczywisty parametr wtrysku, dlatego kalibracja po montażu jest zalecana dla optymalnych osiągów.

Jakie są przyczyny przedwczesnego zużycia pompowtryskiwaczy?

Najczęstsze przyczyny to: zanieczyszczone paliwo (cząsteczki mechaniczne, woda), zbyt rzadka wymiana filtrów paliwa i oleju, eksploatacja przy bardzo niskich temperaturach bez okresu nagrzewania, a w przypadku układów Delphi – stosowanie oleju silnikowego niespełniającego norm ACEA E4/E7.

Czy przyjmujecie UI z pojazdów budowlanych i maszyn?

Tak – obok pojazdów ciężarowych obsługujemy pompowtryskiwacze z maszyn budowlanych, rolniczych i generatorów wyposażonych w silniki Volvo Penta, Deutz, Cummins, Perkins i innych. Prosimy o kontakt telefoniczny przed wysyłką w celu potwierdzenia możliwości obsługi danego typu UI.

Jak spakować i wysłać pompowtryskiwacze?

Każdy UI należy owinąć folią bąbelkową lub umieścić w worku strunowym i zabezpieczyć w kartonie z wypełnieniem. Do przesyłki prosimy dołączyć: model pojazdu, rok produkcji, silnik, liczbę km przebiegu i opis objawów. Przed wysyłką prosimy o kontakt telefoniczny lub mailowy.
