Wtryskiwacze piezoelektryczne: jak działają, jak się psują i jak je zregenerować

Wtryskiwacze piezoelektryczne to jedno z najbardziej precyzyjnych i jednocześnie najbardziej wymagających w naprawie elementów układu wtryskowego common rail. W tym artykule wyjaśniamy, jak działa aktuator piezoelektryczny, jakie są najczęstsze objawy jego uszkodzenia oraz jak wygląda proces diagnostyki i regeneracji w naszym warsztacie w Gliwicach.

Jak działa wtryskiwacz piezoelektryczny?

W klasycznym wtryskiwaczu elektromagnetycznym za otwarcie i zamknięcie przepływu paliwa odpowiada cewka elektromagnetyczna. Wtryskiwacz piezoelektryczny zastępuje ją stosem kryształów piezoelektrycznych, które pod wpływem napięcia elektrycznego zmieniają swoją długość o kilkadziesiąt mikrometrów. Ta niewielka zmiana wystarcza, aby poprzez układ hydrauliczny sterować zaworem iglicowym z dużo większą precyzją i krótszym czasem reakcji niż w rozwiązaniu elektromagnetycznym.

Dzięki temu wtryskiwacze piezo pozwalają na wielokrotny wtrysk paliwa w jednym cyklu pracy silnika (nawet do 5–7 wtrysków), co przekłada się na spokojniejszą pracę silnika, niższą emisję spalin i lepsze spalanie przy niskich obrotach.

Najczęstsze usterki wtryskiwaczy piezoelektrycznych

• Zmiana pojemności lub rezystancji aktuatora — mikropęknięcia w stosie piezoelektrycznym powodują zmianę parametrów elektrycznych, co prowadzi do nierównomiernego wtrysku.
• Zanik szczelności hydraulicznej — zużycie precyzyjnych elementów sterujących zaworem iglicowym powoduje przecieki paliwa i spadek ciśnienia.
• Zakłócone sterowanie z jednostki centralnej — uszkodzenie okablowania lub sterownika może imitować usterkę samego wtryskiwacza.
• Zapowietrzenie układu i nieszczelności na przewodach powrotnych — częsta przyczyna nierównej pracy silnika błędnie kojarzona z uszkodzeniem aktuatora.

Typowe objawy to nierówna praca silnika na biegu jałowym, czarny lub biały dym z wydechu, spadek mocy, zwiększone spalanie oraz zapalona kontrolka silnika z kodami błędów dotyczącymi korekcji wtrysku lub niesprawności konkretnego cylindra.

Diagnostyka aktuatora piezoelektrycznego

Diagnostyka wtryskiwacza piezoelektrycznego wymaga specjalistycznego sprzętu i wieloetapowej procedury:

• Pomiar rezystancji izolacji i pojemności aktuatora piezo w stanie statycznym.

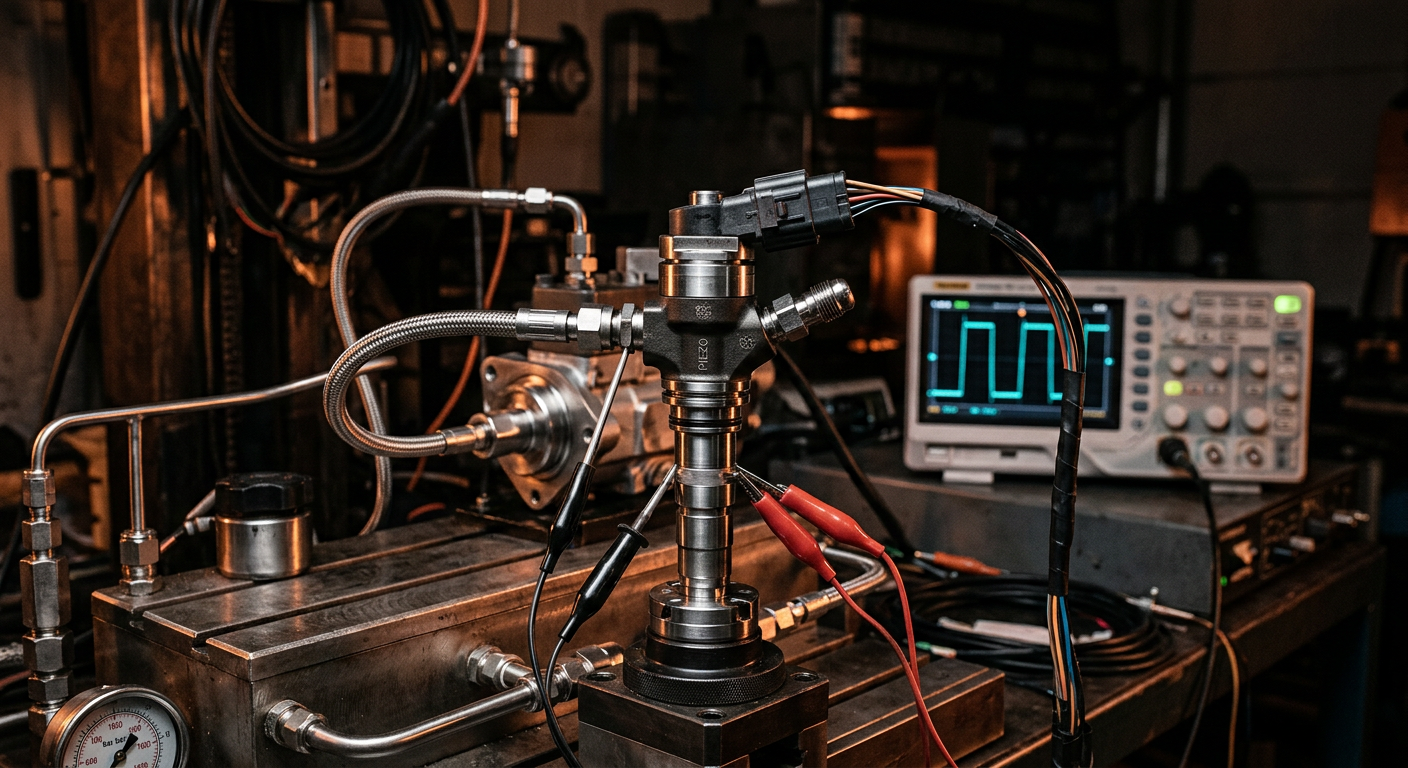

• Test sterowania napięciowego z rejestracją przebiegu na oscyloskopie — sprawdzenie czasu narastania i opadania napięcia sterującego.
• Test przepływu i rozpylania paliwa na stanowisku testowym, symulujący rzeczywiste warunki pracy silnika przy różnych obciążeniach.
• Kontrola szczelności hydraulicznej oraz przecieku powrotnego paliwa.

Dopiero na podstawie tych pomiarów można jednoznacznie ustalić, czy wtryskiwacz wymaga regeneracji, wymiany modułu piezo, czy problem leży poza samym wtryskiwaczem — np. w sterowniku lub instalacji elektrycznej.

Proces regeneracji w Diesel Serwis

Regenerację wtryskiwacza piezoelektrycznego w naszym warsztacie prowadzimy w kilku etapach: pełna diagnostyka wstępna, demontaż i czyszczenie ultradźwiękowe precyzyjnych elementów, wymiana uszkodzonych modułów piezo lub elementów hydraulicznych, ponowny montaż z zachowaniem tolerancji producenta, a na końcu test końcowy na stanowisku potwierdzający parametry wtrysku zgodne ze specyfikacją.

Każda regeneracja jest dokumentowana wynikami pomiarów przed i po naprawie — dzięki temu klient otrzymuje nie tylko sprawny wtryskiwacz, ale też potwierdzenie jego rzeczywistej wydajności.

Najczęściej zadawane pytania o wtryskiwacze piezoelektryczne

Czy wtryskiwacz piezoelektryczny można regenerować, czy trzeba go wymienić na nowy?

W większości przypadków regeneracja jest możliwa i znacznie bardziej ekonomiczna niż zakup nowego wtryskiwacza. Decyzję podejmujemy po diagnostyce — jeśli korpus i elementy hydrauliczne są w dobrym stanie, wymiana modułu piezo i precyzyjne czyszczenie przywracają pełną sprawność.

Jak rozpoznać uszkodzony wtryskiwacz piezoelektryczny bez demontażu?

Objawy takie jak nierówna praca silnika, wzrost spalania, dymienie i kody błędów korekcji wtrysku sugerują usterkę, ale ostateczną diagnozę stawia się zawsze na stanowisku testowym — wizualnie i po dźwięku nie da się jednoznacznie ocenić stanu aktuatora piezo.

Ile trwa regeneracja wtryskiwacza piezoelektrycznego?

Czas zależy od zakresu uszkodzeń i dostępności modułów piezo — zwykle jest to kilka dni roboczych. Dokładny termin podajemy po zakończeniu diagnostyki wstępnej.

Czy mogę wysłać wtryskiwacz do diagnostyki bez wizyty w warsztacie?

Tak, przyjmujemy przesyłki z całej Polski. Po diagnostyce kontaktujemy się telefonicznie z wynikiem i indywidualną wyceną naprawy.

Jeśli podejrzewasz usterkę wtryskiwacza piezoelektrycznego w swoim samochodzie, skontaktuj się z nami telefonicznie w godzinach 8:00–16:00 od poniedziałku do piątku — przeprowadzimy pełną diagnostykę i zaproponujemy bezpłatną wycenę indywidualną regeneracji.
