ボッシュ コモンレールインジェクターの再生修理：症状、診断、テストベンチ検査

ボッシュのコモンレール式インジェクターは、最大1600〜1800barの圧力下で、マイクロメートル単位の公差で作動します。数十万km走行後、あるいは汚れた燃料を給油した場合はそれよりずっと早く、性能が低下し始めるのも不思議ではありません。多くの場合、新品のインジェクターを一式購入する必要はなく、専門的な再生修理によって本来の噴射特性を回復できます。ポーランド・グリヴィツェのDiesel Serwisでは、テストベンチでの測定を伴う再生修理を行っています。

対応しているボッシュ製インジェクターの種類

ボッシュのソレノイド式コモンレールインジェクターは、通常0445110や0445116で始まる番号が付けられ、ピエゾ式インジェクターは0445115です。制御バルブの構造は異なりますが、燃料の清浄度に非常に敏感という点は共通しています。インジェクターを発送または持ち込む前に、ボディに刻印された番号をお知らせください。再生修理が可能かどうかをご案内します。

インジェクター摩耗の症状

• 黒煙または青白い煙が排気から出て、エンジン音が硬く大きくなります。
• アイドリングの不安定と加速時のぎくしゃく感。
• パワーの低下と、他に原因が見当たらない燃費の悪化。
• 始動困難 – 冷間時でも暖機時でも発生します。
• ECUのエラー – 特定のシリンダーの噴射補正に関するもの。
• エンジンオイルの燃料希釈 – インジェクターからの漏れを示す危険な症状です。

診断：どのインジェクターが不良かを見分ける方法

最初のステップはリターン量（リークオフ）テストで、インジェクターを通ってタンクに戻る燃料の量を確認します。リターン量が過大な場合は、制御バルブまたはシートの摩耗を示します。続いてテストベンチで複数の作動点（全負荷、部分負荷、アイドリング、パイロット噴射）を試験します。測定した噴射量をメーカーの公差と比較し、基準を超える偏差があるインジェクターは再生修理の対象となります。

表：テストベンチで検査する項目

作動点	評価内容	エンジンへの影響
全負荷	最大噴射量	出力と排煙
部分負荷	噴射量の再現性	滑らかさ、燃費
アイドリング	微小噴射量、安定性	アイドリングの安定
パイロット噴射	最小噴射量	静粛性、騒音
リターン量	内部の気密性	始動性、オイル希釈

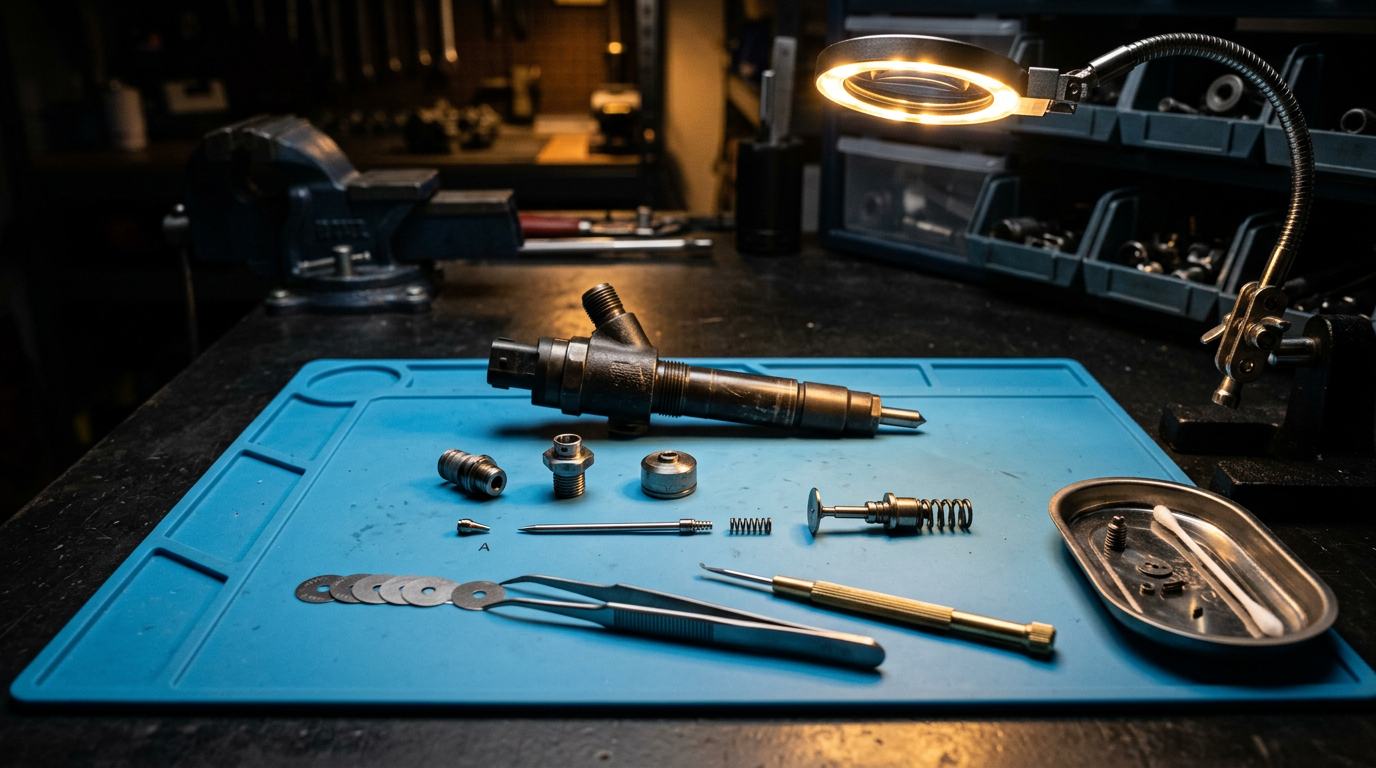

インジェクター再生修理の工程

1. 分解と超音波洗浄 – 清浄度を確保できる環境で行います。
2. 顕微鏡検査 – ノズル、ニードル、シート、制御バルブを確認します。
3. 摩耗部品の交換 – ノズル、バルブ、シム、シール類を交換します。
4. シムの選定とリフト量の調整により、正しい特性を得ます。
5. 最終ベンチテストと、各インジェクターの結果を記載した報告書。

取り付け後の補正コード

多くのエンジンでは、取り付け後にインジェクターの補正コード（IMA、C2I）をECUに入力する必要があります。これにより、ECUがシリンダー間のわずかな差を補正できます。当社では各セットに正しいコーディングのためのデータを添付しており、再生修理後の不安定な作動を防ぎます。

再生修理ができないケース

ボディの亀裂、シートの恒久的な損傷、浸水による激しい腐食、焼き付きによる機械的損傷など、修理できないインジェクターもあります。その場合は診断後に必ずお客様にお知らせし、同意なしに作業を行うことはありません。

インジェクターの故障を防ぐには

燃料フィルターはメーカー指定の周期で交換し、信頼できるスタンドで給油し、燃料が空に近い状態での運転を避けてください。車両に水セパレーターがある場合は水を抜いてください。良質な燃料と清潔な燃料系統は、インジェクターと高圧ポンプの寿命を大幅に延ばします。

グリヴィツェ、シロンスク地方、ポーランド全土からの発送

グリヴィツェのul. Jasna 25にある当社の工場へ、月曜から金曜の8:00〜16:00にお越しください。インジェクターは宅配便での送付も可能です。再生修理の費用はインジェクターの本数と摩耗の程度によって異なるため、診断後に無料の個別お見積りを提示します。電話：+48 504 511 170。
